Röle Kontak Formları: Elektronikte Verimli Akım Kontrolü için Temel Yapılar
Röleler hem elektrikli sistemlerde hem de elektronik devrelerde kritik bir rol oynar. Elektronik uygulamalarda, düşük akımla daha büyük yükleri kontrol etmek için röleler sıklıkla kullanılır. Kontak form düzenleri, rölelerin hangi koşullarda aktif olacağını ve devredeki akımın nasıl yönlendirileceğini belirler. Form A, Form B ve Form C gibi temel kontak yapıları hem elektrikli devrelerde hem de elektronik sistemlerde farklı görevler için uygun çözümler sunar.
Form A, en yaygın kullanılan kontak yapısıdır ve Normalde Açık (NO) bir kontak içerir. Röle enerjilendiğinde bu kontak kapanarak devreyi tamamlar ve elektronik devreye akım iletimini sağlar.
Form B, Normalde Kapalı (NC) bir kontak düzenine sahiptir. Röle aktif olduğunda bu kontak açılır ve devredeki akım kesilir, böylece sistemdeki güvenlik sağlanır.

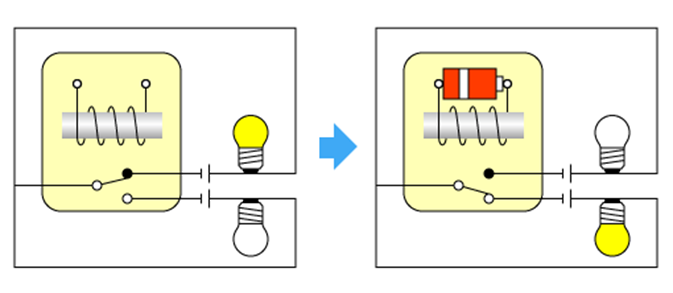

Form C, Bir Normalde Açık (NO) ve bir Normalde Kapalı (NC) kontak içerir. Bu yapı, rölelerin iki farklı devre arasında geçiş yapmasını sağlar ve hem elektriksel hem de elektronik uygulamalarda esneklik sunar. Her bir kontak formu, spesifik ihtiyaçlara göre seçilerek sistemin verimliliğini artırır.

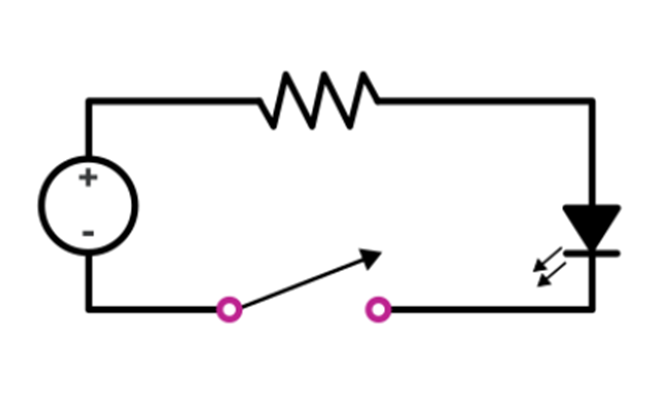

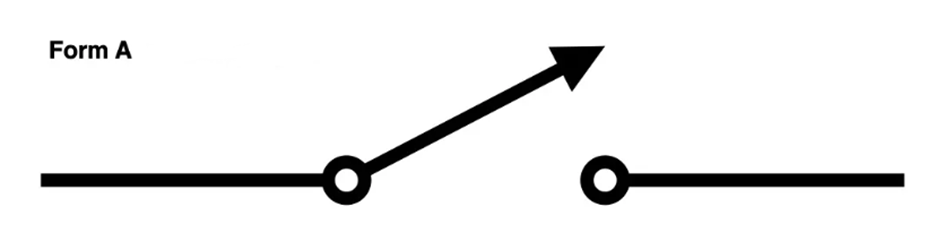

1 Form A (SPST NO): Devrede kontakların, Normalde Açık (NO) konumda olduğu bir şekilde açılıp kapanır.
1 Form B (SPST NC): Bu kontak yapısı, iç bobinine herhangi bir akım uygulanmadığında başlangıçta kapalı bir devre durumuna sahiptir. Bu nedenle, gücü yük ile bağlar. Rölenin bobinine gerilim uygulandığında, iç anahtar açık konuma geçer ve gücü yükten keser.

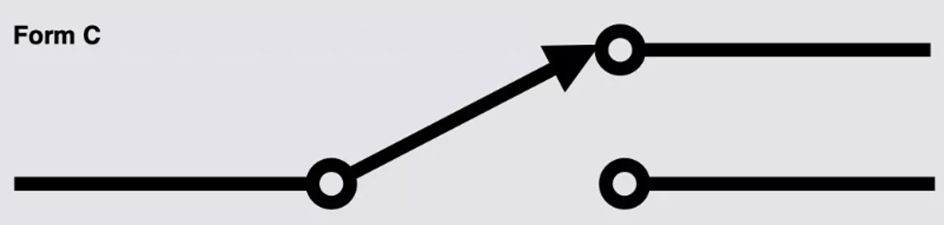

1 Form C (SPDT): Bir devre, başka bir devreye aktarılır. Bu, üç terminalli bir yapı gerektirir: bir giriş ve iki çıkış. Giriş, iki çıkış arasında geçiş yapacak şekilde değiştirilebilir.

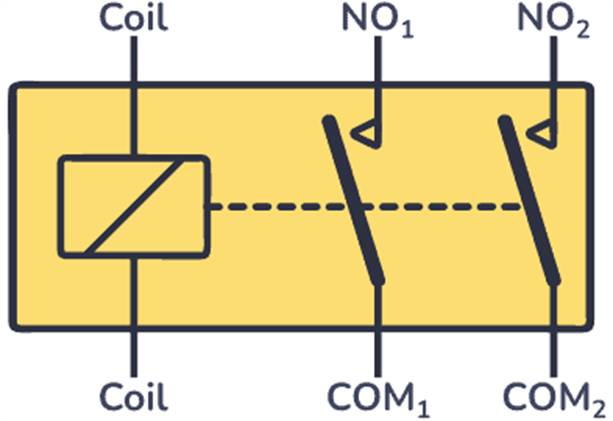

2 Form A (DPST): Çift Kutup Tek Atım (Double Pole Single Throw). İki devreyi kontrol eden bir röleyi ifade eder. Kontakların Normalde Açık (Normally Open) veya Normalde Kapalı (Normally Closed) olup olmamasına bağlı olarak 2 Form A veya 2 Form B olabilir. Bu genellikle ‘DPST-NO’ veya ‘DPST-NC’ olarak adlandırılır.

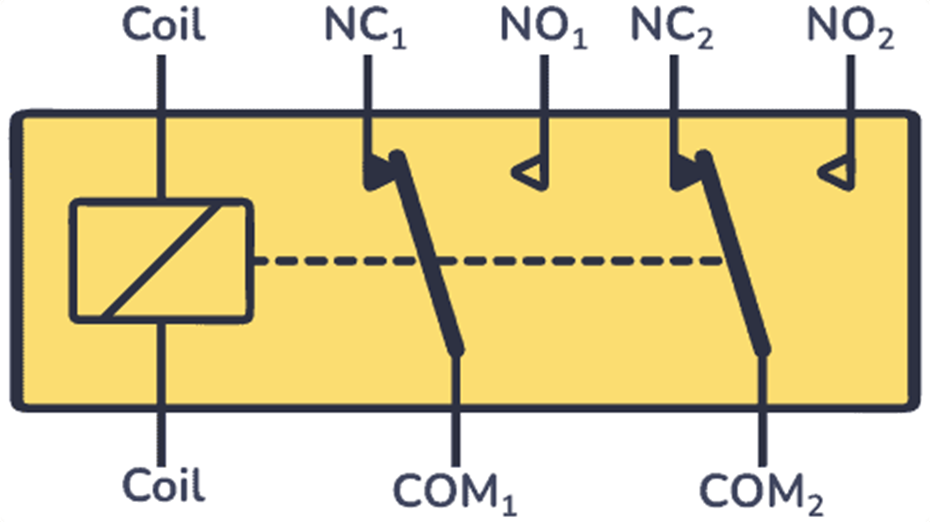

2 Form C (DPDT): İki devrenin başka bir devreye aktarılması. Bu, iki giriş ve dört çıkışa sahip altı terminal gerektirir. İki giriş, dört çıkış arasında geçiş yapabilir. Örnek: Bu, bir hat voltajından batarya yedeğine güç aktarımı yapmak için kullanılabilir.

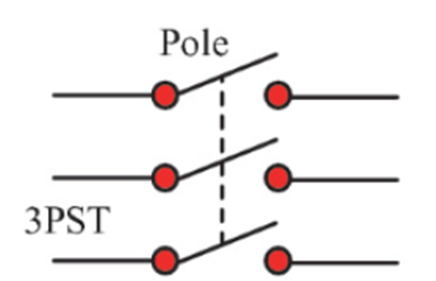

3 Form A (3PST): 3 Kutup Tek Atım (3 Pole Single Throw). Üç devreyi kontrol eden bir röleyi ifade eder. Kontakların Normalde Açık (Normally Open) veya Normalde Kapalı (Normally Closed) olup olmamasına bağlı olarak 3 Form A veya 3 Form B olabilir. Bu genellikle ‘3PST-NO’ veya ‘3PST-NC’ olarak adlandırılır.
