(OSM – SMARC – Qseven – SODIMM – SoC SoM – FPGA SoM – SBC – PCIe Cards – VPX Cards – FMC Cards)
Gömülü Sistemler (Embedded Systems) Nedir?
Gömülü sistemler, belirli bir işlevi yerine getirmek üzere tasarlanmış donanım ve yazılım kombinasyonlarıdır. Genellikle mikrodenetleyici, mikroişlemci, FPGA veya DSP gibi bir işlem birimine sahiptir. Gömülü sistemler, otomobillerden tıbbi cihazlara, endüstriyel otomasyon sistemlerinden tüketici elektroniğine kadar birçok alanda kullanılır.
Özellikleri:
Belirli bir görev için optimize edilmişlerdir.
Genellikle düşük enerji tüketimi ve gerçek zamanlı performans gerektirir.
Donanım ve yazılım sıkı bir şekilde entegredir.

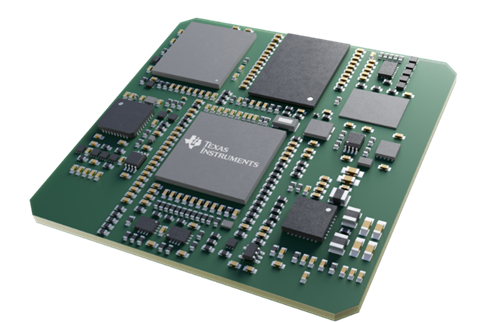

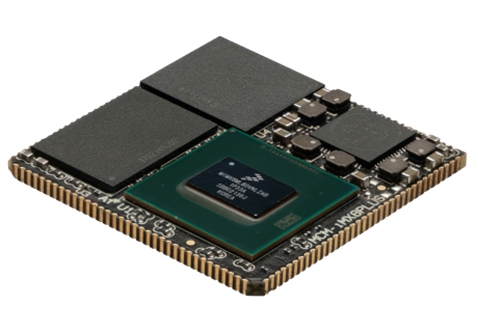

OSM (Open Stantard Module) Nedir?
OSM (Open Standard Module), gömülü sistemler için açık standartlara dayalı, kompakt, esnek ve üreticiler arasında uyumlu bir modül formatıdır. OSM standardı, gömülü sistemlerde SoM’ların (System on Module) montaj, entegrasyon ve boyut açısından daha kompakt ve standart bir yapı sunmasını hedefler. Bu standart, çoğunlukla IoT (Nesnelerin İnterneti), endüstriyel otomasyon ve taşınabilir cihazlar gibi alanlarda kullanılır.
Özellikleri:
- Boyutlandırma Standartları:
OSM modülleri, belirli boyut sınıflarına (örneğin, Size-0, Size-1, Size-2 gibi) sahiptir, bu da üretim ve entegrasyon süreçlerini kolaylaştırır. - Lehimleme ile Montaj:
OSM modülleri, anakarta doğrudan yüzey montajı (SMT) yöntemiyle lehimlenir. Bu, vidalama gibi fiziksel montaj yöntemlerini ortadan kaldırır. - Üretici Bağımsızlık:
Modüller, açık standartlara dayandığı için farklı üreticilerden temin edilebilir ve aynı anakart üzerinde çalışabilir. - Genişletilebilirlik ve Esneklik:
OSM, farklı işlemci türleri (ARM, x86 gibi), RAM kapasiteleri ve çevre birim desteği ile çeşitlilik sunar.
Uygulama Alanları:
• IoT cihazları
• Endüstriyel kontrol sistemleri
• Tıbbi cihazlar
• Robotik sistemler
OSM’nin Avantajları:
- Küçük Boyut: Kompakt tasarım sunar, böylece küçük cihazlara kolayca entegre edilebilir.
- Üretim Kolaylığı: Lehimlenebilir tasarımı sayesinde montaj süreçlerinde hız ve verimlilik sağlar.
- Modülerlik: Sistem tasarımında hızlı değişiklik ve yükseltme imkânı tanır.
- Standardizasyon: Çeşitli üreticilerden temin edilebilen, uyumlu ve güvenilir bir ekosistem sağlar.
OSM, özellikle standartlaştırılmış ve ölçeklenebilir bir çözüm arayan gömülü sistem geliştiricileri için ideal bir seçenektir.

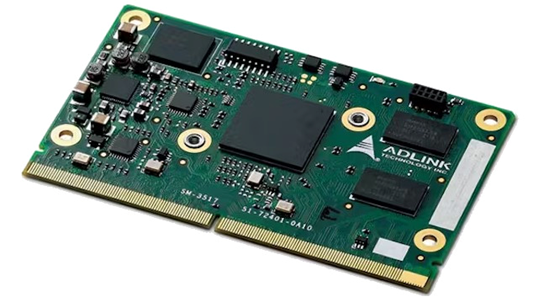

SMARC (Smart Mobility ARChitecture) Nedir?
SMARC (Smart Mobility ARChitecture), küçük boyutlu, düşük güç tüketimine sahip, taşınabilir ve gömülü cihazlar için tasarlanmış bir bilgisayar modülü standardıdır. SMARC standardı, özellikle IoT (Nesnelerin İnterneti), mobil cihazlar ve endüstriyel otomasyon gibi enerji verimliliği ve yüksek performans gerektiren uygulamalar için optimize edilmiştir.
Özellikleri:
Form Faktörü:
• SMARC modülleri kompakt bir yapıya sahiptir. Genellikle 82 x 50 mm (SMARC 2.0 Size 1) ve 82 x 80 mm (Size 2) boyutlarında üretilir.
• Küçük boyutları, sınırlı alana sahip cihazlarda kullanılmalarını sağlar.
Düşük Güç Tüketimi:
• SMARC modülleri, mobil uygulamalarda enerji tasarrufunu maksimize etmek için genellikle ARM ve x86 tabanlı düşük güç tüketimli işlemcilerle donatılmıştır.
Zengin Çevre Birimi Desteği:
• Ethernet, HDMI, DisplayPort, LVDS, I2C, SPI, USB, ve PCIe gibi geniş bir bağlantı yelpazesi sunar.
• Genellikle multimedya yoğun uygulamalar ve sensör bağlantıları için optimize edilmiştir.
Dayanıklılık ve Güvenilirlik:
• SMARC modülleri, geniş sıcaklık aralıklarına ve zorlu endüstriyel ortamlara uygun şekilde tasarlanabilir.
Esneklik ve Ölçeklenebilirlik:
• Farklı işlemci ve performans seviyelerinde mevcut olan SMARC modülleri, çeşitli uygulama senaryolarında kullanılabilir.
Avantajları:
- Taşınabilirlik: Küçük ve hafif tasarımı sayesinde mobil cihazlar için idealdir.
- Enerji Verimliliği: Taşınabilir cihazlarda ve IoT uygulamalarında uzun pil ömrü sağlar.
- Modülerlik: SMARC modülleri, kolay entegrasyon ve sistem güncellemeleri sunar.
- Endüstri Desteği: Geniş bir ekosisteme sahiptir ve birçok üretici tarafından desteklenir.
Uygulama Alanları:
- IoT Cihazları: Sensör merkezleri, ağ geçitleri ve veri toplama cihazları.
- Medikal Cihazlar: Görüntüleme ve hasta izleme sistemleri.
- Otomasyon Sistemleri: Endüstriyel kontrol ve robotik sistemler.
- Multimedya: Dijital tabela ve video işleme cihazları.
SMARC standardı, enerji verimliliği, kompaktlık ve esneklik gerektiren modern gömülü sistem uygulamaları için mükemmel bir çözümdür.

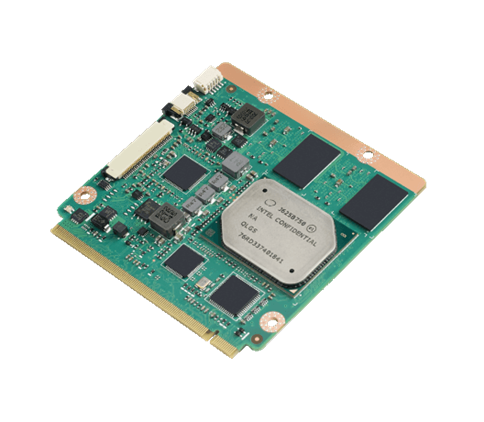

Qseven Nedir?
Qseven, küçük boyutlu, düşük güç tüketimine sahip gömülü bilgisayar modülleri için tasarlanmış bir System-on-Module (SoM) standardıdır. Bu standard, özellikle mobil ve taşınabilir cihazlar, IoT çözümleri ve gömülü sistem uygulamaları için optimize edilmiştir. Qseven, modülerlik, üretim kolaylığı ve enerji verimliliği sağlayarak geliştirme sürecini hızlandırır.
Özellikleri:
Kompakt Form Faktörü:
• Qseven modülleri, yalnızca 70 mm x 70 mm boyutundadır. Bu, sınırlı alanı olan cihazlarda kullanılmalarını sağlar.
• Kompakt boyutları, taşınabilir ve küçük gömülü cihazlar için idealdir.
Düşük Güç Tüketimi:
• Çoğunlukla ARM veya x86 tabanlı düşük güç tüketimli işlemciler kullanır.
• Fan gerektirmeyen soğutma çözümleriyle sessiz ve enerji verimli çalışır.
Zengin Çevre Birimi Desteği:
• Ethernet, USB, SATA, SDIO, I2C, SPI, ve PCIe gibi arabirimleri destekler.
• Ayrıca multimedya çıkışları için HDMI, LVDS, ve DisplayPort gibi bağlantılar sağlar.
Tak-Çalıştır Modülerlik:
• Qseven modülleri, ana kartlara (carrier boards) monte edilerek kolayca kullanılabilir.
• Bu yaklaşım, sistem tasarımını modüler hale getirir ve yükseltme sürecini basitleştirir.
Geniş İşlemci Desteği:
• ARM ve x86 işlemcileri destekleyerek farklı performans seviyelerine ve enerji gereksinimlerine uyum sağlar.
Avantajları:
- Standardizasyon: Birden fazla üretici tarafından desteklenir, bu da uyumluluğu ve tedarik sürekliliğini artırır.
- Esneklik: Farklı uygulamalar için işlemciler ve çevre birimleri kolayca değiştirilebilir.
- Hızlı Prototipleme: Modüler yapısı sayesinde tasarım ve geliştirme sürelerini kısaltır.
- Düşük Maliyetli Üretim: Modüler tasarımıyla üretim maliyetlerini azaltır.
Uygulama Alanları:
- IoT (Nesnelerin İnterneti): Ağ geçitleri ve sensör merkezleri.
- Taşınabilir Cihazlar: Tabletler, taşınabilir veri toplama cihazları.
- Endüstriyel Otomasyon: Makine kontrol sistemleri ve robotik uygulamalar.
- Multimedya: Dijital tabela, video işleme cihazları.
Qseven standardı, özellikle alan ve enerji kısıtlamaları olan gömülü uygulamalarda güçlü bir çözüm sunar. Modüler yapısı sayesinde esneklik ve ölçeklenebilirlik sağlar.

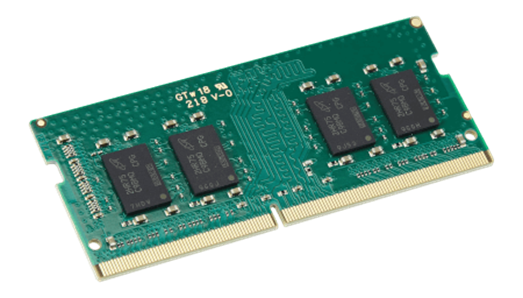

SODIMM (Small Outline Dual Inline Memory Module) Nedir?
SODIMM (Small Outline Dual Inline Memory Module), kompakt tasarımıyla özellikle dizüstü bilgisayarlar, küçük form faktörlü bilgisayarlar (SFF PCs), gömülü sistemler ve taşınabilir cihazlarda kullanılan bir bellek modülü türüdür. Standart DIMM modüllerine göre daha küçük boyutlara sahiptir ve aynı anda çift veri kanalı üzerinden veri iletebilir.
Teknik Özellikler:
Fiziksel Boyutlar:
- Standart DIMM modüllerden daha küçüktür.
- Genellikle 67.6 mm x 30 mm boyutlarında üretilir (varyantlarına göre küçük farklılıklar olabilir).
Pin Yapısı:
- Tek veya çift taraflı kullanılabilen pinlere sahiptir.
- Pin sayıları genellikle 144, 200, 204, 260 veya 288 olabilir; kullanılan bellek türüne bağlıdır.
Bellek Türleri:
- SDRAM, DDR, DDR2, DDR3, DDR4 ve DDR5 bellek teknolojilerini destekleyen varyantları mevcuttur.
- SODIMM’ler, modern cihazlarda DDR4 ve DDR5 ile daha yaygın kullanılır.
Düşük Güç Tüketimi:
- Düşük voltajlı bellek türleri ile enerji verimliliği sağlar, özellikle mobil cihazlar için uygundur.
Avantajları:
- Kompaktlık: Küçük boyutu, sınırlı alan sunan cihazlarda kullanılmasını sağlar.
- Esneklik: SODIMM, farklı bellek türlerini destekleyerek geniş bir cihaz yelpazesiyle uyumlu çalışır.
- Kolay Yükseltme: Tak-çalıştır özelliği sayesinde cihazlarda bellek yükseltmeyi basit hale getirir.
Dezavantajları:
- Sınırlı Kapasite: Standart DIMM’lere kıyasla genellikle daha düşük bellek kapasitelerine sahiptir.
- Performans: Bazı yüksek performans gereksinimleri için yeterli olmayabilir, çünkü daha küçük yapısı ısı dağıtımı açısından kısıtlamalar getirebilir.
Kullanım Alanları:
- Dizüstü Bilgisayarlar: Yüksek taşınabilirlik gerektiren cihazlarda yaygın olarak kullanılır.
- Mini PC’ler: Intel NUC gibi kompakt masaüstü bilgisayarlarda.
- Gömülü Sistemler: Endüstriyel kontrol üniteleri, tıbbi cihazlar ve IoT çözümleri.
- Sunucular: Mikro sunucular ve blade sunucular.
Özet:
SODIMM, sınırlı alana sahip cihazlar için optimize edilmiş bir bellek çözümüdür. Kompaktlığı ve enerji verimliliği, taşınabilir ve gömülü sistemlerde ideal bir seçenek olmasını sağlar.

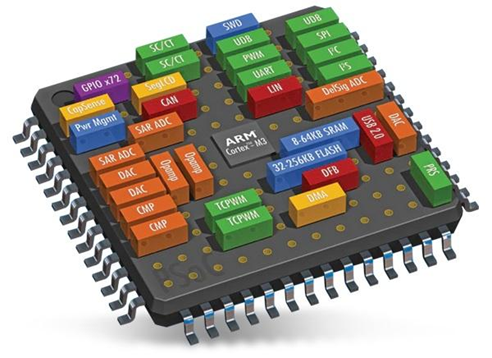

SoC (System on Chip) Nedir?
SoC (System on Chip), bir bilgisayar veya elektronik sistemin tüm temel bileşenlerini tek bir çip üzerinde entegre eden bir mikroelektronik tasarım konseptidir. SoC, işlemci, bellek, giriş/çıkış (I/O) arabirimleri, grafik işlemcisi (GPU), güç yönetimi devreleri ve diğer gerekli bileşenleri içerir. Bu, bir cihazın tüm işlevselliğini tek bir entegre devre üzerinde sunmasını sağlar.
Bileşenleri:
- İşlemci (CPU):
Çoğunlukla ARM, x86 veya RISC-V tabanlıdır.
Sistem üzerindeki hesaplama ve kontrol işlevlerini yerine getirir. - Grafik İşlemcisi (GPU):
Grafik işleme ve görüntüleme görevleri için entegre edilir.
Özellikle mobil cihazlarda multimedya uygulamaları için önemlidir. - Bellek:
RAM ve flash bellek bileşenlerini içerebilir.
Hızlı veri işleme ve depolama ihtiyaçlarını karşılar. - Giriş/Çıkış Arabirimleri:
USB, UART, SPI, I2C, PCIe gibi çeşitli bağlantı protokollerini destekler. - Güç Yönetimi:
Düşük güç tüketimi için optimize edilmiş devreler içerir. - Sensörler ve Çevre Birimleri:
Kameralar, ses işlemcileri, GPS ve diğer modüller entegre edilebilir.
Özellikleri:
- Kompaktlık:
Tüm sistemin tek bir çip üzerinde yer alması, cihaz boyutlarını küçültür. - Enerji Verimliliği:
Tüm bileşenler aynı silikon üzerinde olduğundan, enerji kaybı azalır. - Düşük Maliyet:
Ayrı ayrı bileşenler yerine tek bir çipin üretilmesi maliyeti düşürür. - Performans:
SoC, yüksek entegrasyon düzeyi sayesinde hızlı veri işleme ve düşük gecikme sağlar.
Avantajları:
- Küçük boyut ve düşük güç tüketimi.
- Daha az parça gereksinimi, bu da üretim süreçlerini kolaylaştırır.
- Mobil cihazlar ve IoT uygulamaları için ideal.
Dezavantajları:
- Donanım özelleştirme seçenekleri sınırlıdır.
- Tek bir bileşenin arızası tüm çipi etkileyebilir.
Kullanım Alanları:
- Mobil Cihazlar: Akıllı telefonlar, tabletler. (Örnek: Apple A serisi, Qualcomm Snapdragon)
- IoT Cihazları: Akıllı ev ürünleri, sensörler.
- Otomotiv: Araç kontrol üniteleri, otonom sürüş sistemleri.
- Tüketici Elektroniği: Akıllı saatler, TV kutuları.
- Endüstriyel ve Tıbbi Sistemler: Otomasyon cihazları ve medikal ekipmanlar.
Özet:
SoC, bir cihazın çalışması için gereken tüm bileşenleri tek bir çip üzerinde toplar. Özellikle kompakt, enerji verimli ve düşük maliyetli çözümlerin gerektiği alanlarda tercih edilir. Bu tasarım, modern elektronik cihazların temel taşıdır.
SoM (System on Module) Nedir?
SoM (System on Module), bir elektronik sistemin temel bileşenlerini (işlemci, bellek, güç yönetimi ve çevre birimleri) küçük bir modül üzerine entegre eden, modüler bir gömülü sistem çözümüdür. SoM’lar genellikle bir anakarta (carrier board) monte edilerek çalıştırılır ve bu modüler yapı, tasarım sürecini hızlandırırken esneklik ve ölçeklenebilirlik sunar.
Bileşenleri:
- İşlemci (CPU veya SoC):
ARM, x86, RISC-V gibi farklı mimarilerde olabilir.
Sistemin ana hesaplama işlevlerini yürütür. - Bellek:
RAM ve flash bellek (eMMC, NAND) içerir.
Veri işleme ve depolama ihtiyaçlarını karşılar. - Güç Yönetimi:
Modül için gerekli güç regülasyonu ve dağıtımı sağlar. - Giriş/Çıkış Arabirimleri:
USB, UART, I2C, SPI, Ethernet, PCIe gibi bağlantılar sunar. - Çevre Birimleri:
GPU, ses işlemcileri, ağ modülleri gibi ek bileşenler dahil edilebilir.
Özellikleri:
- Kompakt Tasarım:
Tüm kritik bileşenler tek bir modül üzerinde bulunur, bu da modülü kompakt ve taşınabilir hale getirir. - Modülerlik:
SoM’lar, farklı uygulamalara kolayca uyarlanabilir ve yükseltilebilir.
Modül değiştirilerek sistemin performansı artırılabilir. - Üretim Kolaylığı:
Karmaşık bileşenler SoM üzerinde entegre olduğundan, anakart tasarımı basitleşir.
Avantajları:
- Geliştirme Süresini Azaltır: Tüm temel bileşenler hazır bir modül üzerinde olduğundan, tasarım sürecini hızlandırır.
- Esneklik ve Ölçeklenebilirlik: Uygulamaya göre farklı SoM’lar seçilebilir ve sistem kolayca yükseltilebilir.
- Standartlaştırılmış Çözümler: Üreticiler arasında uyumluluk sağlayan endüstri standartlarına dayanabilir.
- Düşük Risk: Kompleks tasarım SoM içinde çözülmüş olduğundan, tasarım hatalarını ve arızaları azaltır.
Dezavantajları:
- Anakart Gereksinimi: Çalıştırmak için bir taşıyıcı kart (carrier board) gerektirir.
- Sabit Konfigürasyon: SoM üzerindeki bileşenler genellikle özelleştirilemez.
- Maliyet: Bazı durumlarda SoM kullanımı, özelleştirilmiş bir tasarıma göre daha maliyetli olabilir.
Kullanım Alanları:
- IoT Cihazları: Sensör ağ geçitleri, veri toplama birimleri.
- Endüstriyel Otomasyon: Robotik kontrol sistemleri, makine otomasyonu.
- Medikal Cihazlar: Hasta izleme sistemleri, görüntüleme cihazları.
- Taşınabilir Cihazlar: El terminalleri, taşınabilir ölçüm cihazları.
- Otomotiv Uygulamaları: Otonom sürüş sistemleri, araç bilgi-eğlence sistemleri.
SoC ile SoM Arasındaki Fark:
- SoC (System on Chip), bir işlemci ve diğer bileşenlerin tek bir çipte entegre edilmesidir.
- SoM (System on Module), bir SoC’yi ve ek bileşenleri modüler bir devre kartında sunar.
Özet:
SoM, karmaşık elektronik sistemlerin geliştirilmesini kolaylaştıran, modüler ve ölçeklenebilir bir çözümdür. Uygulama gereksinimlerine göre özelleştirilebilen bu yapılar, özellikle hızlı prototipleme ve endüstriyel uygulamalarda büyük avantaj sağlar.

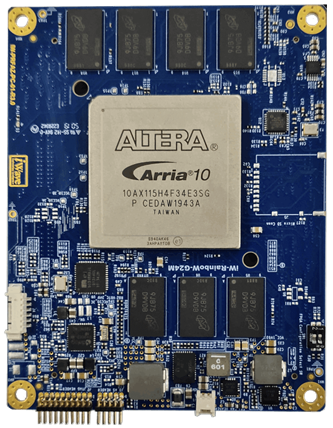

FPGA SoM (Field Programmable Gate Array System on Module) Nedir?
FPGA SoM (Field Programmable Gate Array System on Module), bir Field Programmable Gate Array (FPGA) yongasını ve onun çalışması için gerekli olan ek bileşenleri içeren, modüler bir elektronik tasarım çözümüdür. FPGA SoM, programlanabilir mantık devresi ile esnek ve özelleştirilebilir bir sistem sunar. Aynı zamanda bu modül, bir taşıyıcı karta (carrier board) monte edilerek çalıştırılır.
FPGA SoM’un Temel Bileşenleri:
- FPGA Çip:
- FPGA, kullanıcı tarafından yeniden programlanabilir bir mantık devresidir.
- Genellikle Xilinx, Intel (Altera), Lattice veya Microchip gibi üreticilerden temin edilir.
- Bellek:
- SDRAM, DDR3, DDR4 veya QSPI Flash gibi bellek bileşenleri, FPGA’ya hızlı veri erişimi ve saklama imkânı sağlar.
- Güç Yönetimi:
- FPGA’nın farklı voltaj ihtiyaçlarını karşılayan entegre bir güç yönetimi sistemi içerir.
- Çevre Birimleri ve Arabirimler:
- UART, I2C, SPI, GPIO, Ethernet, PCIe ve diğer yüksek hızlı arabirimler desteklenir.
- İsteğe bağlı olarak video çıkışları, ADC/DAC bileşenleri gibi özel çevre birimleri entegre edilebilir.
- Konfigürasyon ve Programlama Donanımı:
- FPGA’nın programlanması için bir JTAG arabirimi veya dahili bir yükleyici bulunur.
- PCB Üzerinde Tasarım Optimizasyonu:
- Yüksek hızlı sinyal yolları ve RF bileşenleri gibi kritik tasarım unsurları SoM üzerinde optimize edilmiştir.
FPGA SoM’un Özellikleri:
- Programlanabilirlik:
- FPGA SoM, kullanıcıya özel mantık devrelerini tasarlama ve hızlı bir şekilde değiştirme imkanı sunar.
- Yüksek Performans:
- Paralel işlem yetenekleri sayesinde karmaşık hesaplama ve veri işleme görevlerini hızla yerine getirir.
- Kompakt ve Modüler Yapı:
- Tüm kritik bileşenler SoM üzerinde toplandığından, taşıyıcı kart tasarımını basitleştirir.
- Esneklik:
- Farklı FPGA modelleri veya performans ihtiyaçlarına göre çeşitli FPGA SoM çözümleri mevcuttur.
Avantajları:
- Hızlı Geliştirme:
FPGA tasarımı için gereken altyapı hazır olduğundan, taşıyıcı kart tasarımı daha kolay hale gelir. - Yüksek Ölçeklenebilirlik:
Farklı projeler için aynı taşıyıcı kart üzerinde farklı SoM’lar kullanılabilir. - Tekrarlanabilirlik ve Güvenilirlik:
Kritik tasarım detayları SoM üzerinde çözüldüğü için hata riski azalır. - Enerji Verimliliği:
Uygulamaya göre optimize edilebilir enerji tüketimi.
Dezavantajları:
- Maliyet:
FPGA SoM’lar, tümleşik tasarımlara göre genellikle daha pahalıdır. - Anakart Gereksinimi:
Çalıştırılması için taşıyıcı bir kart gereklidir. - Geliştirme Karmaşıklığı:
FPGA programlaması uzmanlık gerektirir.
Kullanım Alanları:
- Endüstriyel Otomasyon:
- Makine kontrolü, veri toplama, ve robotik sistemler.
- İletişim Sistemleri:
- 5G baz istasyonları, ağ donanımları, ve sinyal işleme.
- Tıbbi Cihazlar:
- Görüntüleme sistemleri, hasta izleme cihazları.
- Savunma ve Havacılık:
- Radar sistemleri, elektronik harp uygulamaları.
- Yapay Zeka ve Makine Öğrenimi:
- Hızlandırılmış veri işleme ve algoritma çalıştırma.
Özet:
FPGA SoM, yeniden programlanabilir FPGA’nın gücünü, kompakt ve modüler bir formatta sunar. Karmaşık ve yüksek performanslı uygulamalarda hızlı geliştirme, esneklik ve özelleştirilebilirlik sağlar. Özellikle paralel işlem kapasitesine ihtiyaç duyan uygulamalarda tercih edilen güçlü bir teknolojidir.
SBC (Single Board Computer) Nedir?
SBC (Single Board Computer), bir bilgisayarın çalışması için gereken tüm bileşenlerin (işlemci, bellek, depolama, giriş/çıkış bağlantıları ve güç yönetimi) tek bir devre kartı üzerinde entegre edildiği kompakt bir bilgisayar türüdür. SBC’ler, masaüstü bilgisayarlar gibi çok yönlüdür, ancak daha küçük boyutları ve düşük enerji tüketimiyle öne çıkar.
Temel Bileşenler:
- İşlemci (CPU):
Genellikle ARM, x86, RISC-V veya benzeri mimariler kullanılır.
Bazı modeller, GPU veya SoC (System on Chip) entegre eder. - Bellek (RAM):
Genellikle anakarta entegre edilmiştir ve genişletilemez. - Depolama:
eMMC, microSD kart yuvaları veya SSD bağlantılarıyla sağlanır. - Giriş/Çıkış Bağlantıları (I/O):
USB, HDMI, Ethernet, GPIO (Genel Amaçlı Giriş/Çıkış), UART, SPI, ve I2C gibi bağlantılar içerir. - Güç Yönetimi:
SBC’nin enerji ihtiyacını karşılayan bir devre bulunur. - Çevre Birimleri ve Genişletme Yuvaları:
Kamera bağlantıları, ekran bağlantıları ve ek bileşenler için genişletme seçenekleri.
Özellikleri:
- Tek Kart Üzerinde Tümleşik Tasarım:
İşlemci, bellek, depolama ve diğer tüm bileşenler tek bir kart üzerinde yer alır.
- Kompakt ve Taşınabilir:
Küçük boyutları, taşınabilirlik gerektiren projeler için idealdir.
- Düşük Güç Tüketimi:
Enerji verimliliğiyle mobil ve IoT uygulamaları için uygundur.
- Kullanıma Hazır:
Çoğu SBC, işletim sistemi (genellikle Linux veya Android) için hazırdır.
Avantajları:
- Kompaktlık: Küçük ve hafif tasarımı, sınırlı alanlı uygulamalar için uygundur.
- Çok Yönlülük: Eğitim, araştırma, prototipleme ve ticari ürünlerde kullanılabilir.
- Kolay Kullanım: Geniş bir yazılım ve donanım topluluğu desteği mevcuttur.
- Düşük Maliyet: Bir masaüstü bilgisayara kıyasla çok daha ekonomiktir.
Dezavantajları:
- Performans Kısıtlamaları: Yüksek performans gerektiren uygulamalar için sınırlı olabilir.
- Donanım Özelleştirme Zorluğu: Kart üzerindeki bileşenler genellikle sabittir ve değiştirilemez.
- Genişletme Sınırları: Harici bağlantılar genellikle sınırlıdır.
Kullanım Alanları:
- IoT (Nesnelerin İnterneti): Sensör ağ geçitleri, akıllı ev cihazları.
- Eğitim ve Araştırma: Kodlama, elektronik ve robotik eğitim projeleri.
- Medya Oynatıcılar: Dijital tabelalar, ev sinema sistemleri.
- Endüstriyel Otomasyon: Kontrol sistemleri, veri toplama cihazları.
- Robotik: Otomasyon ve kontrol projeleri.
Yaygın SBC Örnekleri:

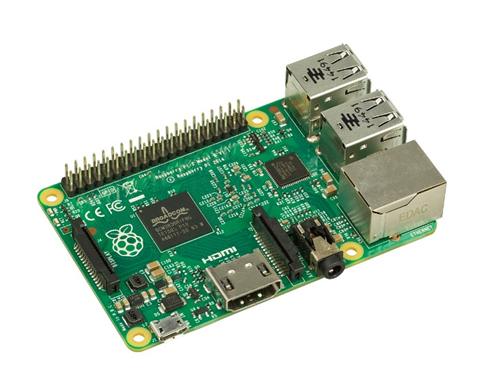

- Raspberry Pi: En popüler SBC modellerinden biri, eğitim ve prototipleme için yaygın olarak kullanılır.
- BeagleBone Black: Gelişmiş GPIO seçenekleriyle endüstriyel ve gömülü sistemler için uygundur.
- NVIDIA Jetson Nano: Yapay zeka ve görüntü işleme uygulamalarına odaklanır.
Özet:
SBC, bir bilgisayarın tüm işlevlerini tek bir kart üzerinde sunan, kompakt ve enerji verimli bir çözüm sunar. Geniş kullanım alanları ve modüler yapısı sayesinde, IoT’den eğitim projelerine kadar birçok alanda tercih edilir.

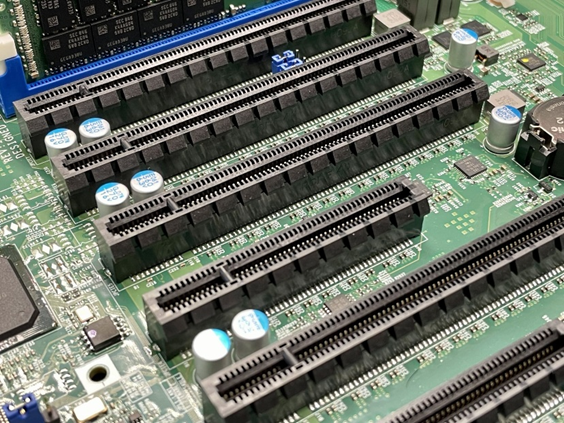

PCIe Cards (Peripheral Component Interconnect Express Cards) Nedir?
PCIe Cards, bilgisayar sistemlerine veya gömülü cihazlara Peripheral Component Interconnect Express (PCIe) bağlantı standardı üzerinden genişletme yetenekleri kazandıran donanım kartlarıdır. PCIe kartları, yüksek hızlı veri iletimi sağlamak için kullanılan modüler ve esnek bir çözüm sunar.
PCIe Nedir?
PCIe, modern bilgisayarlarda kullanılan bir yüksek hızlı seri iletişim standardıdır. Geleneksel PCI ve PCI-X standartlarının yerini almıştır ve yüksek bant genişliği, düşük gecikme ve ölçeklenebilirlik sunar.
PCIe Kartlarının Temel Bileşenleri:
- Bağlantı Arabirimi (PCIe Lane):
- Veri iletimi için PCIe yuvalarına bağlanır.
- x1, x4, x8, x16 gibi farklı genişliklere sahip olabilir.
- İşlevsel Bileşenler:
- Kartın amacı doğrultusunda çeşitli bileşenler içerir (örneğin GPU, NIC, depolama denetleyicileri).
- PCB Tasarımı:
- Yüksek hızlı veri akışı için optimize edilmiştir.
- Soğutma Çözümleri:
- Aktif veya pasif soğutma sistemleri ile aşırı ısınmayı önler.
Özellikleri:
- Yüksek Hızlı Veri İletimi:
PCIe kartları, her bir PCIe hattı için çift yönlü veri iletimine izin verir (örneğin, PCIe Gen 4.0’da her hat 16 GB/s hız sunabilir). - Ölçeklenebilirlik:
Farklı genişlikteki yuvalara ve kartlara uyum sağlar. - Düşük Gecikme:
Kritik zamanlama gerektiren uygulamalarda avantaj sağlar. - Modülerlik:
Farklı işlevler için özel kartlar eklenebilir.
Avantajları:
- Performans Artışı: Yüksek bant genişliği ve düşük gecikme sunar.
- Esneklik: Bir sistemin özelliklerini kolayca genişletebilir.
- Endüstri Standartlarıyla Uyumlu: Çoğu modern anakart ve sistemle çalışır.
Dezavantajları:
- Fiziksel Boyut ve Güç Gereksinimleri: Bazı kartlar büyük veya fazla güç tüketebilir.
- Sınırlı PCIe Yuvaları: Bir anakart üzerindeki PCIe yuvaları sınırlı olduğundan, aynı anda çok sayıda kart kullanmak zor olabilir.
Kullanım Alanları:
- Grafik İşlem Kartları (GPU):
Oyun, video düzenleme ve yapay zeka uygulamaları için. - Ağ Kartları (NIC):
Yüksek hızlı Ethernet veya kablosuz bağlantı için. - Depolama Denetleyicileri:
NVMe SSD’ler ve RAID kartları. - Ses Kartları:
Yüksek kaliteli ses işleme ve çıkışı için. - FPGA ve AI İşlem Kartları:
Özelleştirilmiş donanım hızlandırıcıları. - Yakalama Kartları (Capture Cards):
Video ve görüntü işleme için.
PCIe Nesilleri ve Bant Genişlikleri:
| Nesil | Hız/Lane (GB/s) | Toplam Hız (x16) (GB/s) |
| PCIe 1.0 | 0.25 | 4.0 |
| PCIe 2.0 | 0.5 | 8.0 |
| PCIe 3.0 | 0.985 | 15.75 |
| PCIe 4.0 | 1.969 | 31.5 |
| PCIe 5.0 | 3.938 | 63.0 |
Özet:
PCIe Cards, modern bilgisayar sistemlerine yüksek hızlı veri işleme ve esneklik kazandıran genişletme kartlarıdır. Grafik işleme, veri depolama, ağ bağlantıları ve özelleştirilmiş donanım hızlandırma gibi alanlarda kullanılmaktadır. Bu kartlar, PCIe arabiriminin sağladığı düşük gecikme ve yüksek hız avantajlarından faydalanarak çeşitli uygulamalarda kritik rol oynar.

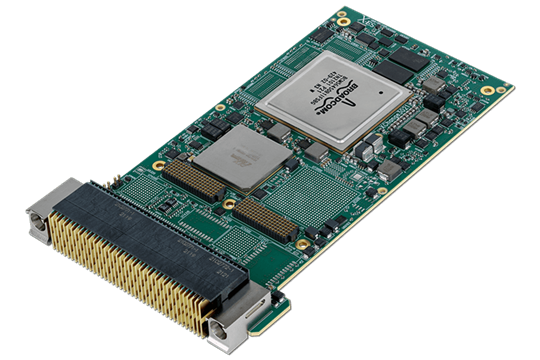

VPX Cards (VITA 46) Nedir?
VPX Cards (VITA 46), yüksek performanslı gömülü bilgisayar uygulamaları için geliştirilmiş bir kart tabanlı genişletme standardıdır. VPX standardı, özellikle askeri, havacılık, endüstriyel otomasyon ve bilimsel araştırma gibi zorlu ortamlarda güvenilir ve modüler bir çözüm sağlamak amacıyla VITA (VMEbus International Trade Association) tarafından geliştirilmiştir.
VPX Kartlarının Özellikleri:
- Yüksek Bant Genişliği:
VPX, yüksek hızlı veri iletimi için PCI Express (PCIe), RapidIO, 10/40 Gigabit Ethernet ve diğer yüksek hızlı seri bağlantıları destekler. - Modüler Tasarım:
Birden fazla kartın bir şasi (chassis) içinde birlikte çalışmasına olanak tanır.
OpenVPX (VITA 65) standardıyla uyumlu tasarımlar, kartların birbirine uyumlu olmasını sağlar. - Dayanıklılık:
Sıcaklık değişimlerine, titreşimlere ve darbelere dayanıklıdır; özellikle zorlu çevre koşulları için tasarlanmıştır. - Genişleme ve Özelleştirme:
İşlemci kartları, FPGA hızlandırıcılar, depolama birimleri veya ağ arabirimleri gibi farklı işlevlerde kullanılabilir. - Soğutma Çözümleri:
Hava soğutmalı ve sıvı soğutmalı seçenekler, farklı termal gereksinimlere uygunluk sağlar.
VPX Kartlarının Yapısı:
- Bağlantı Arabirimi:
Backplane (arka düzlem) üzerinden yüksek hızlı veri aktarımı sağlar.
Seri veri yolları, paralel veri yollarına göre daha az karmaşıklık ve daha yüksek performans sunar. - Form Faktör:
Standart boyutlarda üretilir (6U ve 3U gibi).
Farklı boyutlar, uygulama gereksinimlerine göre seçilir. - Güç Yönetimi:
Yüksek performanslı sistemlerde güç dağılımını optimize eder.
VPX Standartlarının Çeşitleri:
- VITA 46 (VPX):
Temel VPX standardıdır.
Paralel veri yollarından seri veri yollarına geçişi tanımlar. - VITA 65 (OpenVPX):
VPX’in sistem seviyesi yapılandırmasını ve birlikte çalışabilirliğini standartlaştırır. - VITA 48 (REDI):
Gelişmiş dayanıklılık ve soğutma özelliklerini ele alır.
Avantajları:
- Yüksek Performans:
Yüksek veri iletim hızları sayesinde yoğun veri işleme gerektiren uygulamalar için idealdir. - Dayanıklılık:
Zorlu çevresel koşullara dayanıklıdır. - Modülerlik ve Esneklik:
Farklı sistem gereksinimlerine uyarlanabilir. - Endüstri Standartlarına Uyumluluk:
Geniş bir üretici ekosistemine sahiptir.
Dezavantajları:
Maliyet:
Karmaşık tasarımı ve dayanıklılığı nedeniyle diğer kart tabanlı standartlara göre daha pahalıdır.
Boyut ve Ağırlık:
Özellikle 6U boyutlu kartlar, daha büyük ve ağır olabilir.
Kullanım Alanları:
- Askeri ve Savunma Uygulamaları:
Radar, elektronik harp, sinyal işleme ve görev bilgisayarları. - Havacılık ve Uzay:
Uçak ve uydu kontrol sistemleri. - Endüstriyel Otomasyon:
Gelişmiş kontrol ve veri işleme sistemleri. - Bilimsel Araştırma:
Yüksek hassasiyetli ölçüm ve analiz cihazları. - Telekomünikasyon:
Yüksek hızlı veri işleme ve ağ altyapısı.
VPX ile Diğer Kart Standartlarının Karşılaştırılması:
| Özellik | VPX | VMEbus | PCIe Kartları |
| Veri İletim Hızı | Çok yüksek | Düşük | Yüksek |
| Dayanıklılık | Çok dayanıklı | Orta | Düşük |
| Kullanım Alanı | Endüstri, savunma | Endüstri, akademi | Tüketici ve ticari ürünler |
Özet:
VPX Cards, zorlu ve kritik uygulamalarda yüksek hız, dayanıklılık ve esneklik gereksinimlerini karşılayan, yüksek performanslı genişletme kartlarıdır. Askeri ve endüstriyel uygulamalarda yaygın olarak kullanılan VPX, modüler yapısı ve gelişmiş veri iletim özellikleri sayesinde modern gömülü sistemler için ideal bir çözümdür.

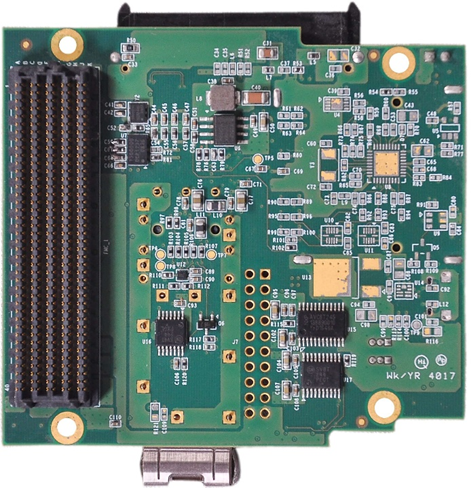

FMC Cards (FPGA Mezzanine Card) Nedir?
FMC (FPGA Mezzanine Card), özellikle FPGA (Field Programmable Gate Array) tabanlı sistemlerde yüksek performanslı giriş/çıkış genişletme sağlamak için kullanılan bir genişletme kartı standardıdır. FMC standardı, VITA 57 tarafından tanımlanmış ve gömülü sistemlerde modülerlik, esneklik ve yeniden kullanılabilirlik sağlamak için tasarlanmıştır.
Temel Özellikleri:
- FPGA ile Doğrudan Bağlantı:
FMC kartları, ana karttaki FPGA’ya doğrudan bağlanır ve yüksek hızlı veri aktarımı sağlar. - Modüler Tasarım:
Farklı giriş/çıkış işlevlerine sahip birden fazla FMC kartı aynı ana kartta kullanılabilir. - Standartlaştırılmış Arayüz:
FMC, HPC (High Pin Count) ve LPC (Low Pin Count) olmak üzere iki farklı konektör türü sunar:
HPC: Daha yüksek pin sayısı ve bant genişliği.
LPC: Daha düşük pin sayısı, ancak daha basit ve enerji verimli uygulamalar için uygundur. - Kompakt ve Esnek Form Faktör:
Mezzanine kart tasarımı sayesinde ana kart üzerine monte edilerek yerden tasarruf sağlar.
Teknik Özellikler:
- Bağlantı: Seri ve paralel veri yolları.
- Desteklenen Protokoller: LVDS, TTL, SerDes, JESD204B gibi.
- Veri Hızı: Çok yüksek hızlı veri aktarımına uygundur (10 Gbps ve üzeri).
- Pin Sayısı: LPC için 160 pin, HPC için 400 pin.
- Çevre Bileşen Uyumluluğu: ADC/DAC, RF modülleri, optik transceiver’lar, kamera sensörleri gibi modülleri destekler.
Avantajları:
- Modülerlik:
Farklı uygulamalar için tek bir FPGA ana kart üzerinde farklı FMC kartları değiştirilebilir. - Yüksek Performans:
Yüksek hızlı veri yolu ve FPGA ile doğrudan iletişim. - Esneklik:
Analog ve dijital sinyaller için özelleştirilebilir. - Yeniden Kullanılabilirlik:
Bir FMC kartı, birden fazla FPGA tabanlı sistemde kullanılabilir. - Kompakt Tasarım:
Mezzanine yapı, yerden tasarruf sağlar.
Dezavantajları:
- Maliyet:
Özellikle yüksek performanslı uygulamalarda maliyetli olabilir. - Yalnızca FPGA ile Uyumluluk:
Çoğunlukla FPGA tabanlı sistemlerle sınırlıdır. - Bağımlılık:
Ana kartın FMC standardını desteklemesi gerekir.
Kullanım Alanları:
- Yüksek Hızlı Veri Toplama:
ADC (Analog-Dijital Dönüştürücü) veya DAC (Dijital-Analog Dönüştürücü) modülleri için. - RF ve Mikrodalga Sistemleri:
Haberleşme ve radar uygulamaları. - Görüntü İşleme:
Kamera sensörleri ve görüntü yakalama sistemleri. - Yapay Zeka ve Makine Öğrenimi:
FPGA hızlandırıcılar için özel giriş/çıkış genişletme. - Test ve Ölçüm Sistemleri:
Karmaşık elektronik sinyallerin analiz edilmesi.
FMC’nin Diğer Standartlarla Karşılaştırılması:
| Özellik | FMC | PCIe | VPX |
| Bağlantı Türü | FPGA’ya doğrudan bağlantı | CPU veya GPU’ya bağlanır | Yüksek hızlı arka düzlem |
| Performans | Yüksek, FPGA’ya özel | Genel amaçlı yüksek performans | Zorlu çevre koşullarına uygun |
| Kompaktlık | Çok kompakt | Orta | Daha büyük boyutlu |
| Esneklik | Yüksek | Düşük | Orta |
Özet:FMC Cards (FPGA Mezzanine Card), FPGA tabanlı sistemler için modüler ve yüksek performanslı giriş/çıkış genişletme sağlayan bir kart standardıdır. ADC, RF, görüntü işleme ve test sistemleri gibi çeşitli alanlarda kullanılır. FMC kartları, özellikle FPGA’nın esnekliği ile birleştiğinde, yüksek hız, düşük gecikme ve özelleştirilebilirlik gerektiren uygulamalar için mükemmel bir çözümdür.
