LCD Nedir?
LCD, Liquid Crystal Display’in (Sıvı Kristal Ekran) kısaltmasıdır. Bu, günümüzde TV’lerde ve bilgisayar monitörlerinde, ayrıca mobil telefonlarda kullanılan bir düz panel ekran teknolojisidir. Bu LCD’ler, eski CRT (Katot Işın Tüpü) ekranlardan tamamen farklıdır, çünkü birincil çalışma biçiminde katot ışını yerine sıvı kristaller kullanır.
LCD ekran, kristalden yapılmış ve dikdörtgen bir ızgaraya düzenlenmiş milyonlarca pikselden oluşur. LCD’de her piksele ışık sağlayan arka aydınlatmalar bulunur. Her piksel, açılıp kapatılabilen kırmızı, yeşil ve mavi (RGB) alt piksellere sahiptir. Tüm alt pikseller kapalı olduğunda siyah olur ve tüm alt pikseller %100 açık olduğunda beyaz olur.
LCD Panel Yapısı
LCD, katı ve sıvı olmak üzere iki maddenin birleşimidir. Katı kısım kristaldir ve bu sıvı ile kristal birlikte görünür görüntüyü oluşturur. LCD, iki katmandan oluşur: iki polarize panel- filtreler ve elektrotlar. LCD ekran, ışık yaymak yerine ışığı engelleyerek çalışır. LCD’de iki tür piksel ızgarası vardır:
Aktif Matris: Bu, daha yeni bir teknolojidir. LCD ekrana sahip akıllı telefonlarda bu teknoloji kullanılır.
Pasif Matris: Bu, daha eski bir teknolojidir. Bazı eski cihazlar bu teknolojiyi kullanmıştır.
LCD Türleri 4’e ayrılır;
- Bükülmüş Nematik (Twisted Nematic – TN): Ucuzdur ancak hızlı tepki sürelerine sahiptir. Öte yandan, TN ekranlar düşük kontrast oranlarına, dar izleme açılarına ve düşük renk kontrastlarına sahiptir. TN LCD’lerin birçok endüstride farklı türde ekranlarda kullanılması, onların yaygın üretimine neden olmuştur.

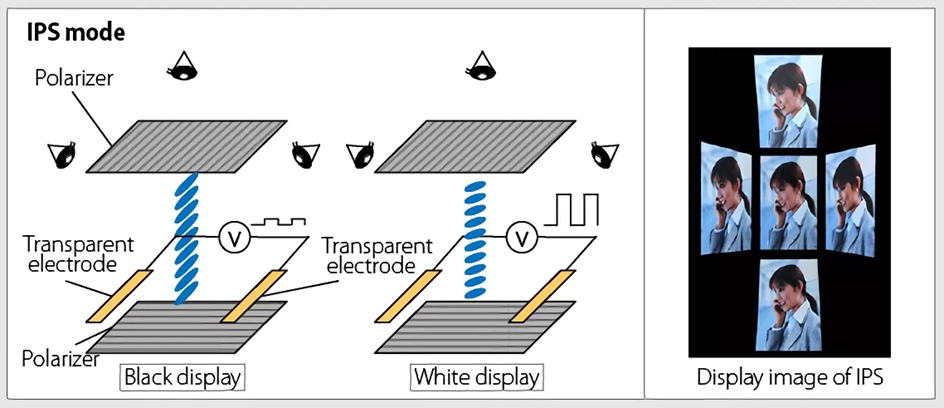

Düzlem İçi Geçiş Ekranlar (IPS Paneller): TN LCD’lere kıyasla, IPS Paneller çok daha yüksek kontrast oranlarına, geniş izleme açılarına ve renk kontrastlarına sahiptir. TN LCD’lerle karşılaştırıldığında, IPS ekranlar üstün görüntü kalitesi, parlak renk doğruluğu ve farklılık sağlar.
Dikey Hizalama Panelleri (VA Paneller): TN ve IPS ekranlar arasında orta düzeyde bir kalite olarak kabul edilir. Dikey hizalama panelleri, düzlem içi geçiş panelleri ve bükülmüş nematik teknoloji arasında iyi bir uzlaşma olarak görülür. TN tipi ekranlarla karşılaştırıldığında, bu tür paneller daha kaliteli renk üretimi ve en iyi izleme açılarına sahiptir.
Gelişmiş Fringe Field Switching (AFFS): Renk üretim aralığında IPS ekranlarla karşılaştırıldığında en iyi performansı gösterir. AFFS LCD, geniş bir renk üretim yelpazesi ile en iyi performansı sunar. Bu monitörler yüksek kaliteli görüntüler üretir. Bu ekranlar, genellikle ileri teknoloji uygulamalarında, örneğin uçak kokpitlerinde kullanılmaktadır.
LCD Çalışma Prensibi

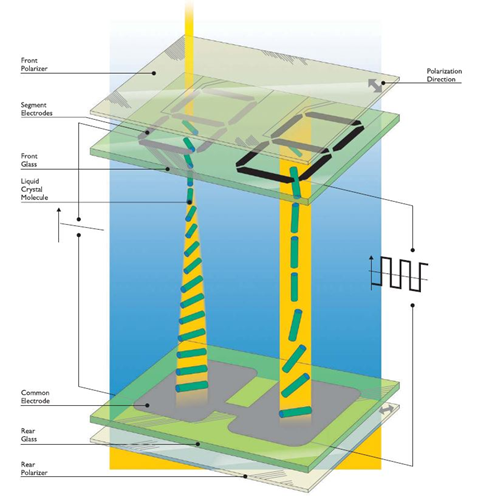

LCD’lerin altında yatan prensip, sıvı kristallerin pikselleri açıp kapatarak belirli bir rengi ortaya çıkarmasıdır. Bir sıvı kristal molekülüne elektrik akımı verildiğinde, molekül bükülme eğilimindedir. Bu, üst polarize filtrenin açısında ve polarize cam molekülünden geçen ışığın açısında bir değişikliğe neden olur. Sonuç olarak, LCD’nin belirli bir alanına polarize camın geçmesine izin veren az miktarda ışık vardır. Bu nedenle, diğer yerlere kıyasla bu alan karanlık görünecektir. LCD’ler, ışık yaymak yerine ışığı engelleme prensibiyle çalışır. LCD’ler inşa edildiğinde, arka tarafa bir ayna yerleştirilir. Cihazın üst kısmında tutulan elektrot düzlemi, indiyum-kalay oksitten yapılmıştır. Cihazın alt kısmında ise polarize kaplamalı bir polarize cam bulunur.
LCD’nin tamamı, ortak bir elektrot kullanılarak kaplanmalı ve sıvı kristal madde bunun üzerinde bulunmalıdır. Daha sonra, üstte başka bir polarize film ve altta, dikdörtgen şeklinde, elektrotlu ikinci cam parçası bulunur. Ancak, her iki parçanın da doğru açılarda olduğundan emin olunmalıdır. Akım olmadığında, ışık LCD’nin önünden geçer, yansır ve bir ayna yardımıyla geri yansır. Işığın önünde kırmızı, yeşil ve mavi piksellerden oluşan bir ekran vardır. Belirli bir rengi ortaya çıkarmak veya bir pikseli karanlık tutmak için, sıvı kristaller bir filtreyi açıp kapatarak çalışır.
LCD’nin Avantajları:
- LCD’nin ana avantajı, düşük maliyetli ve enerji verimli olmasıdır, çok az güç tüketir.
- LCD daha ince, hafif ve çok esnektir.
- LCD, mükemmel kontrast, parlaklık ve çözünürlük sağlar, bu nedenle görüntü kalitesi kristal kadar net olur.
- LCD monitörlerin radyasyonu, CRT monitörlere göre çok daha azdır.
- LCD’ler, CMOS entegre devrelerle uyumlu olabilir, bu da LCD yapımını çok kolay hale getirir.
- Yerel çözünürlükte mükemmel keskinlik sağlar.
- Panelin yerel çözünürlüğünde sıfır geometrik bozulma.
- Önceki teknolojiye dayalı ekranlarla karşılaştırıldığında taşınabilirlik gibi çeşitli kolaylıklar sağlar.
LCD’nin Dezavantajları:
- LCD, pikselleri aydınlatmak için ek ışık kaynaklarına ihtiyaç duyar, bu nedenle ışık kaynağı bozulursa, LCD ekranda herhangi bir görüntü sağlayamaz.
- Görüntü görünürlüğü ışık yoğunluğuna bağlıdır.
- LCD’nin en-boy oranı ve çözünürlüğü sabittir.
- LCD’nin düzensiz bir yoğunluk ölçeği vardır ve 256 ayrı yoğunluk seviyesinden daha az üretir.
- LCD’de renk doygunluğu, düşük siyah düzeyi nedeniyle düşük yoğunluk seviyesinde azalır.
- LCD, sınırlı bir izleme açısı sağlar, bu da parlaklığı etkiler. Ekranı bir açıyla izliyorsak, gözlerimizdeki görüntünün rengi değişir.
*Ürün Çeşitliliği olarak farklı LCD’leri aşağıda bulabilirsiniz.
Karakter ve Numerik LCD Displayler

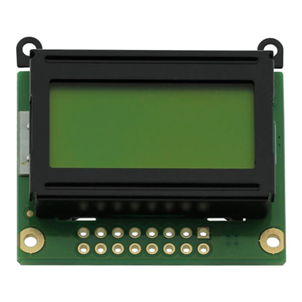

Karakter LCD, sıvı kristal katmanlarının kullanıldığı bir ekran teknolojisidir. Genellikle metin ve basit grafiklerin görüntülenmesi amacıyla kullanılır. Bu ekranlar, belirli bir sayıda karakteri veya sembolü ekranda göstermek için düzenlenmiş bir matris veya satır-sütun düzenine sahiptir.
Bu tür bir ekran genellikle bir kontrol çipi tarafından yönetilir. Bu kontrol çipi, ekrandaki her karakterin yerini ve görüntüsünü belirler. Kullanıcılar, karakter seti sınırlamalarına tabi kalarak bu ekranlarda metin mesajları veya basit semboller gösterebilirler.
Çalışma Prensibi
Karakter LCD’ler, sıvı kristal tabakalarının elektrik alanı tarafından kontrol edilmesi prensibine dayanır. Genellikle iki cam tabaka arasında yer alan sıvı kristal tabakalardan oluşur. Her bir piksel, bu tabakalardaki sıvı kristallerin düzenine bağlı olarak belirli bir sıraya ve sütuna denk gelir. Elektrik alanı, sıvı kristallerin moleküler düzenini değiştirir ve kristallerin hizalanma açısını kontrol eder, böylece ışığın geçişini düzenler.
Piksellerin önünde ve arkasında bulunan polarize filtreler, ışığın belirli bir yönde geçmesine izin verir ve görüntü bu şekilde oluşturulur. Kontrol çipi, belirli bir karakter veya sembolün konumunu belirleyerek kullanıcının girdiği metni veya komutları ekranda gösterir. Bu temel prensip, metin tabanlı bilgi gösterimi için kullanılan karakter LCD’lerin çalışmasını sağlar.
Kullanım Alanları
- Gömülü Sistemler
- Endüstriyel Kontrol Sistemleri
- Medikal Cihazlar
- Otomotiv Uygulamaları
Grafik LCD’ler

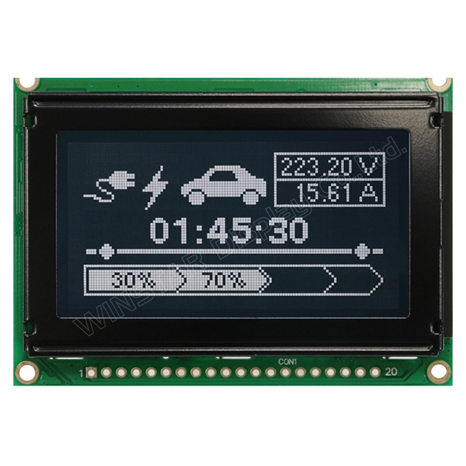

Grafik LCD Ekranlar, genellikle monokrom (tek renk) grafik LCD ekranlar veya nokta matris (Dot matrix) LCD ekranlar olarak bilinir. Renkli TFT (İnce Film Transistör) ve OLED (Organik Işık Yayan Diyotlar) ekranlar, grafik LCD ekranların tüm tanımlarını karşılasalar ve grafik LCD ekranlar kategorisine dahil edilebilselerde, monokrom grafik LCD ekranlar, renkli TFT ekranlardan çok daha önce piyasaya sürülmüştür ve bu nedenle eski tip ekranlar haline gelmiştir. Bu sebeple Grafik LCD ekranlar sadece monokrom, yani tam renkli olmayan ekranları ifade eder.
Grafik LCD Ekranlar Nedir?
Sadece rakamlar veya alfanümerik karakterler gösterebilen Karakter LCD Ekranlarla karşılaştırıldığında, grafik LCD ekranlar rakamları, alfanümerik karakterleri ve grafikleri gösterebilir. Grafik LCD ekranlar, LCD ekran tarihinin erken aşamalarında çok önemli bir rol oynamıştır.
Grafik LCD ekranlar, dikey ve yatay yöndeki piksel sayısı ile tanımlanır. Örneğin, 128 x 64 nokta matris grafik ekran, X ekseni boyunca 128 nokta/piksele (yatay) ve Y ekseni boyunca 64 nokta/piksele (dikey) sahiptir. Bu noktaların her biri, bazen piksel olarak adlandırılır ve birbirinden bağımsız olarak açılıp kapatılabilir. Müşteri, her bir noktanın ne zaman açılıp kapanacağını belirlemek için yazılım kullanır.
Kullanım Alanları
LCD modülleri, çeşitli cihazlarda ve uygulamalarda kullanılır. Cep telefonları, dizüstü bilgisayarlar ve televizyonlar gibi cihazların net görüntüler üretmesini sağlarlar. Ayrıca, saatler, hesap makineleri ve dijital okuyucular gibi cihazlarda da kullanıcıların metinleri kolayca okuyabilmesi için kullanılmaktadır. Bunun yanı sıra, otomotiv endüstrisi de bu teknolojiyi kullanmaktadır. Otomobil üreticileri, çeşitli bilgilerin görüntülenmesi ve GPS navigasyonu gibi hizmetlere erişim sağlanması için LCD modüllerini iç tasarımlara entegre ederler.
COG (Chip-on-Glass) LCD’ler

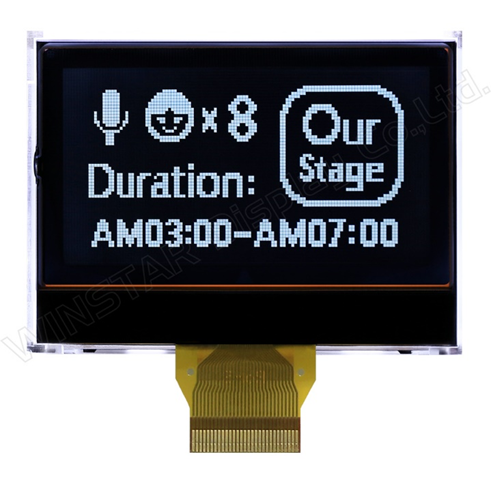

COG (Chip-on-Glass) LCD, LCD sürücüsünün doğrudan LCD ekranının cam yüzeyine monte edildiği bir teknolojidir. Geleneksel LCD modüllerinde sürücü devresi genellikle bir PCB (Baskılı Devre Kartı) üzerine yerleştirilir ve bu da ekranın kalınlığını artırır. COG teknolojisinde ise sürücü çipi, LCD ekranını oluşturan cam plakaların birine doğrudan entegre edilir. Bu, modülün daha ince olmasını sağlar ve bağlantıların çevresel etkenlerden izole edilmesiyle güvenilirliği artırır. COG LCD’ler genellikle daha ince profil, yüksek güvenilirlik ve uygun maliyet avantajları sunduğu için endüstriyel, otomotiv ve taşınabilir cihazlarda tercih edilir.

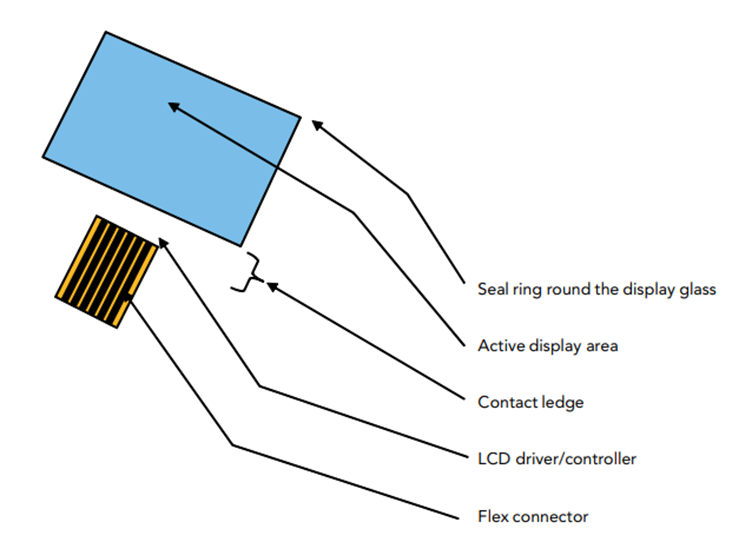

COG LCD Yapısı

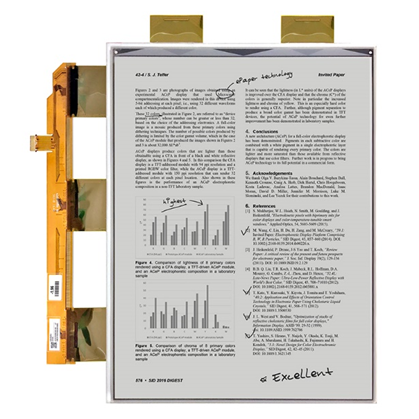

E-Paper Ekran Teknolojisi Nedir ve Nasıl Çalışır?
Elektronik kâğıt veya E-paper ekran, LCD ve LED gibi geleneksel ekran teknolojilerine göre birçok avantaja sahiptir. Sonuç olarak, E-paper ekran teknolojisi farklı sektörlerde yaygın olarak kullanılmaktadır. Peki, E-paper ekran teknolojisi nedir ve nasıl çalışır? Bu makalede, elektronik kâğıdın nasıl çalıştığını ve avantajlarını inceleyeceğiz. E-paper ekran teknolojisinin ne olduğunu, nasıl çalıştığını ve diğer ekran teknolojilerine göre sunduğu avantajları keşfetmek için okumaya devam edin.
E-paper Çalışma Prensibi
E-paper ekranlar yansıtıcı bir ekrandır ve elektroforez, elektrowetting ve elektrokrizm gibi farklı teknoloji türleri kullanılarak üretilebilir. Elektronik kâğıt veya e-paper, düşük güçlü, kağıt benzeri bir ekran üretmek için sıradan mürekkebin kağıt üzerindeki görünümünü taklit eden bir ekran teknolojisidir. E-paper ekranlar genellikle sözde görüntü hafızasına sahiptir, bu da ekranı korumak için fazla güç gerektirmediği anlamına gelir; çoğunlukla ekranda bir değişiklik olduğunda güce ihtiyaç duyarlar. Bu nedenle, e-paper ekranlar, tabela ve etiketler gibi düşük frekanslı geçiş ekranları için en iyisidir.
E-paper ekranlar ışık yaymak yerine yansıtır, bu da onları doğrudan güneş ışığı altında bile okumayı çok rahat hale getirir. Düşük güç tüketimi, yüksek yansıtıcılık, yüksek kontrast, okunabilirlik, incelik ve geniş görüş açısı gibi özelliklerinden dolayı son derece popülerdirler. E-paper ekranlar, e-kitap okuyucular, gerçek zamanlı otobüs varış bilgileri, elektronik raf etiketleri (ESL), dijital menü panoları, trafik işaretleri ve lojistik izleme cihazlarında yaygın olarak kullanılmaktadır.
E-Paper Ekran Avantajları
- Daha az güç tüketir.
- Güç olmadan ekran uzun süre kalır.
- Arduino, NodeMCU ve diğer gömülü prototipleme kartları gibi düşük güçle çalışan projeler için idealdir.
- Birden fazla boyutta mevcuttur.
- Yüksek çözünürlüklü ve kâğıt benzeri bir görünüm sunar.
E-Paper Ekran Dezavantajları
- Ekran güncellenmesi yavaş olur.
- Animasyonlar veya hızlı değişen ekranlar için uygun değildir.
- LCD ve benzer boyuttaki diğer ekranlara kıyasla daha pahalıdır.
- Şu anda sınırlı yazılım kütüphanesine sahiptir ve çok az fontu destekler.
- Daha az hafızaya sahiptir.
